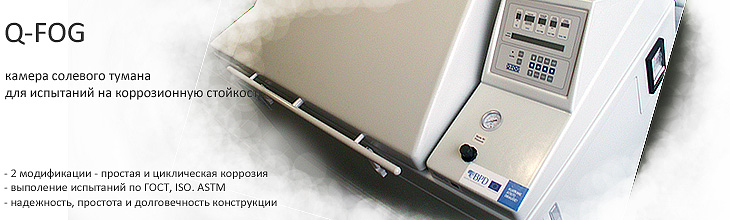

Испытания на коррозионную стойкость согласно ГОСТ 9.308-85. Камера соляного тумана Q-FOG
09.10.2018
Компания Q-Lab (США) — мировой лидер в разработке и производстве испытательного оборудования для моделирования неблагоприятных погодных условий для исследования долговечности материалов. Одним из основных направлений в компании является производство камер солевого тумана Q-FOG. Компания Q-Lab предлагает два основных типа камер — простого солевого тумана SSP и циклической коррозии CCT.
Камеры простого солевого тумана SSP обеспечивают проведение испытаний Salt Spray и Prohesion . Тест Prohesion включает стадию быстрого циклического изменения температуры с последующей сушкой и воздействием солевого раствора (отличного от того, который применяется в ASTM B117).
Salt Spray (cолевой туман) — как правило, такие испытания проводятся по методикам, регламентируемым определенными стандартами, например, ASTM B117 или BS 3900 F4. Испытания проводятся при повышенной температуре и не предусматривают стадию сушки. Поступающий в форсунки сжатый воздух обязательно подогревается.
Камеры циклической коррозии CCT предназначены для проведения испытаний
Cyclic Corrosion. Камеры солевого тумана Q-Fog модификации ССТ обладают теми же преимуществами, что и камеры SSP, но дополнительно оснащены системой создания 100%-ной влажности. В камерах этой модификации можно проводить циклические испытания, чередуя такие стадии как:
Солевой туман, Нагрев/сушка образцов ,
Увлажнение (только для модификации ССТ),
Выдерживание при комнатной температуре .
В настоящее время типовыми методами испытаний по ГОСТ 9.308-85 метод 1 , ГОСТ 9.401-91 и пр. является чередование воздействия на них солевого тумана, высокой влажности, низкой влажности, сушки и выдерживания при комнатной температуре. Такие испытания весьма трудоемки, так как включают ручную переноску деталей от одного испытательного оборудования к другому. Многофункциональные камеры солевого тумана ССТ позволяют проводить все виды указанных испытаний в одной камере, а также дают возможность программировать и варьировать очередность и продолжительность перечисленных режимов самостоятельно
Основными преимуществами камер соляного тумана Q-FOG являются:
Надежность и простота конструкции
Модульное исполнение
Встроенный резервуар для солевого раствора
Микропроцессорное управление с возможностью создания собственных циклов испытаний
Низкие эксплуатационные расходы
Наименование характеристики |
SSP 600 |
SSP 1100 |
CCT 600 |
CCT 1100 |
Объемные данные камер |
Рабочий объем камеры, л |
640 |
1103 |
640 |
1103 |
Объем резервуара для солевого раствора, л |
120 |
120 |
120 |
120 |
Количество загружаемых образцов, панели 75 х 150 мм, шт |
160 |
240 |
160 |
240 |
Внутренние размеры камеры, Д х Ш х В, с крышкой, мм |
1090 х 655 х 655 |
1458 х 815 х 775 |
1090 х 655 х 655 |
1458 х 815 х 775 |
Парогенератор |
Функция создания влажности |
нет |
да |
Вспомогательные системы |
Выпуск из камеры для отработанного тумана, внутренний диаметр, мм |
102 |
Электрическая нагрузка (максимальная), кВт |
3,2 |
4,2 |
3,2 |
4,2 |
Линейное напряжение/частота |
200...208 В или 220...240 В, 50 Гц или 60 Гц, 1-фазн. |
Сжатый воздух |
1,7 л/с при 2,8...8,3 бар |
Требования к чистоте воды |
Деионизированная или дистиллированная (>50 кОм*см) 0,2...4,0 бар |
Потребности в дренаже |
Да |
Габаритные размеры камер солевого тумана SSP/CCT 600 (Д х Ш х В, мм): 1821 х 1051 х 1244
Габаритные размеры камер солевого тумана SSP/CCT 1100 (Д х Ш х В, мм): 2205 х 1230 х 1282
Камеры солевого тумана Q-FOG входят в реестр оборудования Q-Lab для комплексного испытания материалов, лакокрасочных или полимерных покрытий и готовых изделий на устойчивость к неблагоприятным атмосферным факторам по ГОСТ 9.401-91, ГОСТ 9.902-81, ГОСТ 9.719-94, ISO 9227, ASTM B117 и пр. Они предназначены для моделирования и оценки степени коррозионной стойкости различных материалов в условиях атмосферы нейтрального или кислого солевого тумана.
